プローブ種類と医療現場での選択指針
医療現場におけるプローブの選択は、診断精度と患者安全に直結する重要な要素です 。プローブは主に形状、用途、感染リスクレベルによって体系的に分類されており、各分類に応じた適切な使い分けが求められます 。
参考）https://kango-oshigoto.jp/hatenurse/article/9637/
超音波診断では、観察部位の深さと特性に応じてプローブを選択することが基本原則となります 。深部の観察には低周波数（3-6MHz）、浅部の観察には高周波数（8-14MHz）のプローブが適しており、これは超音波の減衰特性に基づいています 。
参考）エコーの原理・仕組みを簡単に理解する｜看護師向け｜プローブの…
プローブの分類理解は、医療従事者にとって診断精度向上と感染制御の両面で不可欠な知識です 。特に近年、携帯型超音波機器の普及により、看護師をはじめとする多職種でのプローブ使用が拡大しているため、正確な知識の習得がより重要になっています 。
プローブ形状による基本的な種類と特徴
超音波プローブの形状分類は、コンベックス型、リニア型、セクタ型の3つが基本となります 。この分類は、観察部位と深度に応じた最適な超音波ビーム形状を実現するために設計されています。
コンベックス型プローブ は、弓状の接地面を持ち、広角の扇状視野を提供します 。周波数は3-6MHzで、主に腹部臓器の観察に使用されます 。接地面が大きいため、深部の広範囲観察が可能で、肝臓、腎臓、膀胱などの実質臓器診断に優れています 。
参考）人用プローブ｜メディカル製品｜製品情報｜本多電子株式会社
リニア型プローブ は、平坦な長方形の接地面を特徴とし、8-14MHzの高周波数を使用します 。主に体表血管、筋肉、甲状腺などの浅部組織の観察に適しており、高分解能画像が得られます 。血管エコー検査や褥瘡評価などで重要な役割を果たします 。
セクタ型プローブ は、小さな四角形の接地面から扇状に超音波を放射し、3-5MHzの周波数を使用します 。心臓エコー検査に特化して設計されており、肋間という狭いアコースティックウィンドウから心臓全体を観察できる独特の形状が特徴です 。
これらの基本形状に加え、マイクロコンベックスプローブ は小児科での腹部観察に、T型プローブ は血管の短軸・長軸同時観察に使用されるなど、特殊用途に応じた形状も存在します 。
プローブ用途別分類と臨床応用
プローブの用途別分類は、体表用と体腔内用に大別され、それぞれ特定の臨床場面で重要な役割を果たします 。この分類は、プローブが接触する身体部位と検査の侵襲性によって決定されます。
体表用プローブ は、皮膚表面に接触して使用され、最も一般的な超音波検査に使用されます 。腹部エコー、心エコー、血管エコーなどで使用され、比較的低い感染リスクで検査が可能です。創傷スキャン、組織内医療器材の視覚化、手術中の無菌組織スキャンなども体表用プローブの応用範囲に含まれます 。
体腔内プローブ は、経膣プローブや経直腸プローブが代表的で、粘膜に直接接触するため高い感染制御が求められます 。経膣超音波検査では婦人科疾患の診断や妊娠初期の観察に、経直腸プローブでは前立腺疾患の診断に使用されます 。
専用プローブ には、食道向け、鼻腔向け、直腸向けなど、特定の解剖学的部位に最適化されたものがあります 。これらは医療機器としてクラスⅡに分類され、特別な安全基準が適用されます 。
穿刺ガイド用途では、経膣採卵や経直腸前立腺生検などの侵襲的処置において、プローブが治療の精度向上に重要な役割を果たします 。このような用途では、滅菌処理または高水準消毒が必須となります 。
プローブ感染制御における分類システム
プローブの感染制御分類は、スポルディング分類に基づいて、クリティカル、セミクリティカル、ノンクリティカルの3段階に分けられます 。この分類は、プローブが患者の身体と接触する部位の感染リスクレベルによって決定されます。
クリティカルプローブ は、無菌組織や血流と接触するリスクがあるプローブで、最高レベルの滅菌処理が必要です 。外科手術中の使用、超音波ガイド下経皮的治療でプローブが無菌穿刺部位に接触する場合、開放創のスキャンなどが該当します 。滅菌が不可能な場合は、高水準消毒と滅菌シースの併用が必要です 。
セミクリティカルプローブ は、粘膜または創傷のある皮膚に接触するリスクがあるプローブで、高水準消毒が最低限必要です 。経膣スキャン、経直腸スキャン、発疹や皮膚炎部位のスキャンが含まれます 。使い捨てプローブカバーの使用が必須で、カバーが破損する可能性を考慮して高水準消毒も推奨されます 。
ノンクリティカルプローブ は、健康で無傷な皮膚にのみ接触するプローブで、通常は低水準消毒で十分です 。ただし、オプションで高水準消毒を行うことで、その後のあらゆる処置に対応できる利点があります 。
感染管理の実践では、プローブの分類に関わらず、使用前の十分な清拭によるゲルや血液汚れの除去が、効果的な消毒効果を得るために重要です 。また、医療関連感染（HAI）対策として、各国の保健当局や学会のガイドラインに従った処理が不可欠です 。
参考）https://www.jss.org/wp-content/uploads/medical-infection_manual.pdf
プローブ周波数特性と臨床選択基準
プローブの周波数特性は、超音波の減衰と分解能に直接関係し、観察部位に応じた適切な選択が診断精度を左右します 。周波数と深達度の関係は、医療従事者が理解すべき基本原理の一つです。
超音波の減衰は「減衰率×通過距離×周波数」で表され、深い部位ほど、また周波数が高いほど減衰が大きくなります 。このため、深部観察には低周波数、浅部観察には高周波数のプローブが適しています 。
低周波数プローブ（2.5-5MHz） は、深部到達性に優れ、腹部臓器、心臓、膀胱などの観察に使用されます 。コンベックス型やセクタ型プローブに多く採用され、深度10-20cm程度までの観察が可能です 。ただし、分解能は高周波数プローブに比べて劣ります 。
中周波数プローブ（5-10MHz） は、中程度の深部観察と分解能のバランスが取れており、汎用性の高い周波数帯域です 。産科・婦人科検査、小児科での使用頻度が高く、多くの臨床場面で活用されています 。
高周波数プローブ（10-15MHz） は、優れた分解能を持ち、血管、甲状腺、乳腺、筋骨格系などの浅部構造の詳細観察に適しています 。リニア型プローブに多く採用され、血管内径測定や血流評価で高い精度を発揮します 。
臨床現場では、まず観察対象の深度を考慮し、次に必要な分解能レベルを判断してプローブを選択します 。複数の周波数帯域を持つ可変周波数プローブの使用により、一つのプローブで幅広い観察に対応することも可能です 。

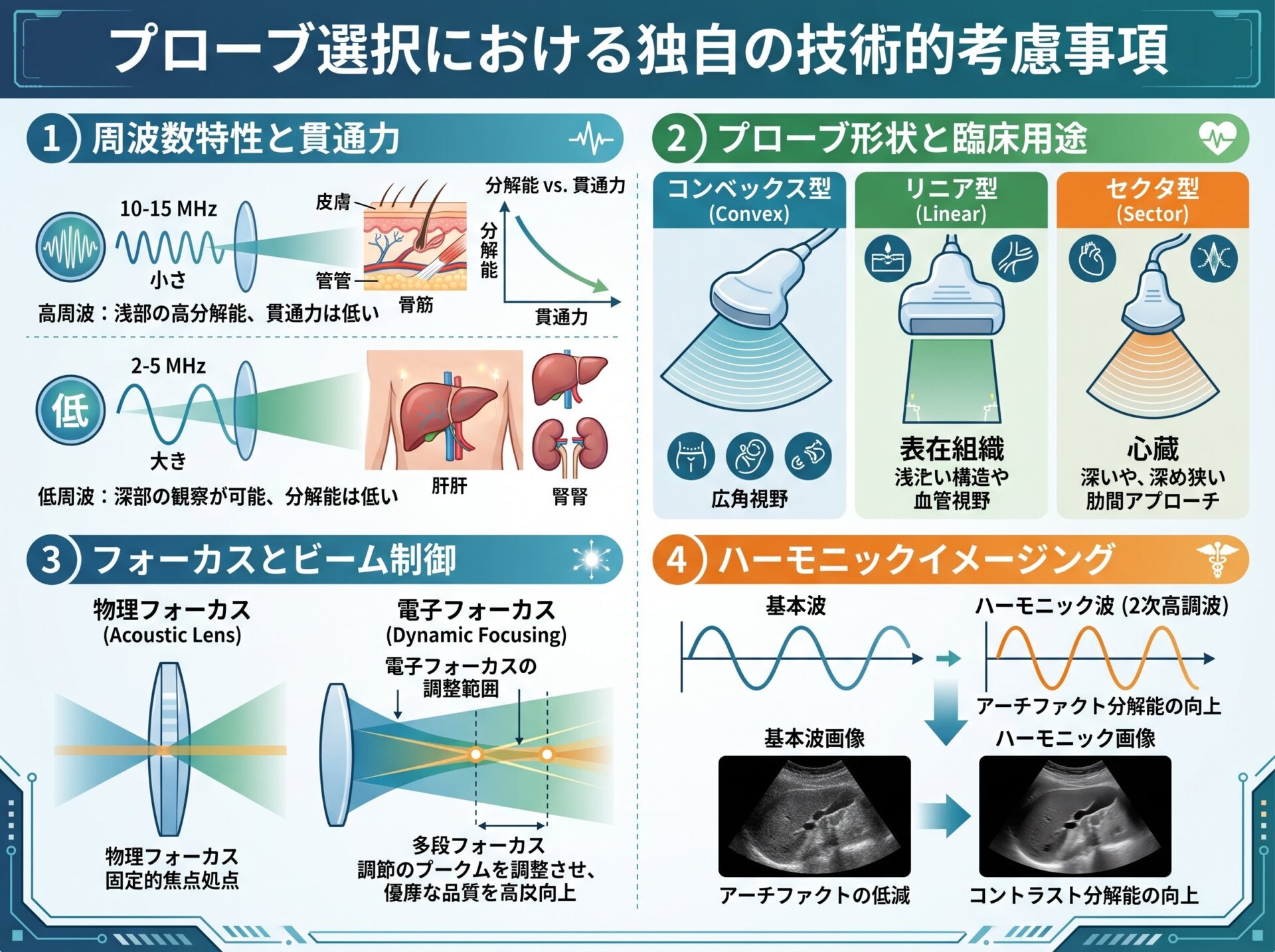

プローブ選択における独自の技術的考慮事項
医療現場でのプローブ選択には、従来の分類だけでは捉えきれない技術的な考慮事項があります。これらの要素を理解することで、より精度の高い診断と効率的な検査が可能になります。
音響インピーダンス適合性 は、プローブ選択において重要でありながら見落とされがちな要素です 。骨（7.8kg/m²/sec）と空気（0.00043kg/m²/sec）では音響インピーダンスが大きく異なるため、これらの境界面では強い反射が生じ、深部の観察が困難になります 。一方、肝臓（1.66kg/m²/sec）と血液（1.62kg/m²/sec）のように近似した値を持つ組織では、良好な透過性が得られます 。
アーチファクト管理 も、プローブ選択における重要な技術的要素です 。多重反射、サイドローブ、音響陰影、後方エコー増強、鏡面現象などのアーチファクトは、プローブの種類と使用条件によって発生パターンが異なります 。これらを理解することで、診断精度の向上と誤診の防止が可能になります 。
プローブの素子数と配列 は、画質と走査範囲に直接影響します 。64チャンネルから256チャンネルまでの素子数があり、素子数が多いほど高精細な画像が得られますが、コストと複雑性も増加します 。臨床用途に応じた最適な素子数の選択が重要です 。
ドプラ機能との組み合わせ により、血流評価が可能になり、診断の幅が大きく広がります 。特に血管系の評価では、カラードプラやパワードプラ機能を持つプローブの選択が診断精度向上に寄与します 。
参考）超音波検査 – 24. その他のトピック – MSDマニュア…
これらの技術的要素を総合的に考慮することで、単純な部位別選択を超えた、より高度なプローブ活用が可能になります。医療従事者には、基本的な分類知識に加えて、これらの応用的な技術理解が求められています。
