喉頭鏡の種類と特徴
喉頭鏡は、気管挿管を行う際に喉頭を展開し、気管内チューブを確実に気管へ挿入するために使用される重要な医療器具です。気管挿管は呼吸不全患者や全身麻酔下の患者に対して行われる処置であり、喉頭鏡はその成功率を高めるために欠かせません。喉頭の入り口には喉頭蓋や舌根があり、これらが気管チューブの挿入を妨げることがあるため、適切な喉頭鏡の選択と使用テクニックが求められます。
喉頭鏡は大きく分けて「直視型喉頭鏡」と「ビデオ喉頭鏡（間接型喉頭鏡）」の2種類に分類されます。それぞれに特徴があり、患者の状態や医療従事者の経験に応じて適切なものを選択することが重要です。本記事では、各種喉頭鏡の特徴、使用方法、適応、そして最新の研究知見について詳しく解説します。
喉頭鏡の基本構造とブレードの種類
喉頭鏡は基本的に「ハンドル」と「ブレード」の2つの部分から構成されています。ハンドルは手で持つ柄の部分であり、ブレードは口腔内に挿入する金属部分です。多くの喉頭鏡では、ブレードの先端に照明用のランプが付いており、喉頭部を明るく照らすことで視認性を向上させています。
ブレードの形状によって喉頭鏡は大きく以下のように分類されます。
- 直型（ストレート型）ブレード
- Miller型：直線形のブレードを持ち、喉頭蓋をブレードの先端で直接押さえることで喉頭を展開します。新生児や乳幼児の気管挿管に適しています。
- Wisconsin型：Miller型の変形で、より幅広のブレードを持っています。
- 曲型（カーブ型）ブレード
- Macintosh型：最も一般的に使用されている曲線形のブレードです。喉頭蓋の基部をブレードの先端で押さえることで喉頭を展開します。成人の気管挿管に広く使用されています。
- McCOY型：Macintosh型のブレードの先端付近にヒンジを組み込み、手元のレバーで操作できるようにしたものです。困難気道の患者に有用とされています。
ブレードのサイズは患者の体格に合わせて選択する必要があります。一般的に成人では3〜4号、小児では0〜2号のブレードが使用されます。適切なサイズのブレードを選択することで、効果的な喉頭展開が可能になります。
喉頭鏡の歴史的発展と直視型喉頭鏡の特徴
喉頭鏡の歴史は19世紀半ばにさかのぼります。1854年、声楽家でロンドンの王立音楽院教授であったマニュエル・ガルシアが最初の喉頭鏡を発明し、喉頭鏡検査を行いました。その後、医療技術の発展とともに喉頭鏡も進化を遂げてきました。
現代の直視型喉頭鏡の基礎となるMiller喉頭鏡は1941年に、Macintosh喉頭鏡は1943年に開発されました。これらの喉頭鏡は、70年以上経った現在でも基本的な設計が変わらず使用されており、その有用性は広く認められています。
直視型喉頭鏡（direct laryngoscope）の主な特徴は以下の通りです。
- 直接視認性：術者が口の外から直接喉頭を覗き込む方式です。
- 操作の簡便性：比較的シンプルな構造で、操作方法も単純です。
- 耐久性：電子部品がないため、故障のリスクが低いです。
- コスト効率：ビデオ喉頭鏡と比較して安価です。
直視型喉頭鏡を使用する際には、口腔軸、咽頭軸、喉頭軸を一直線に揃える必要があります。このため、通常は「スニッフィングポジション」と呼ばれる頭位（頸部を軽度屈曲し、頭部を後屈させた姿勢）をとります。しかし、頸椎疾患や外傷がある患者では、この頭位をとることが難しい場合があり、そのような状況では直視型喉頭鏡の使用が制限されることがあります。

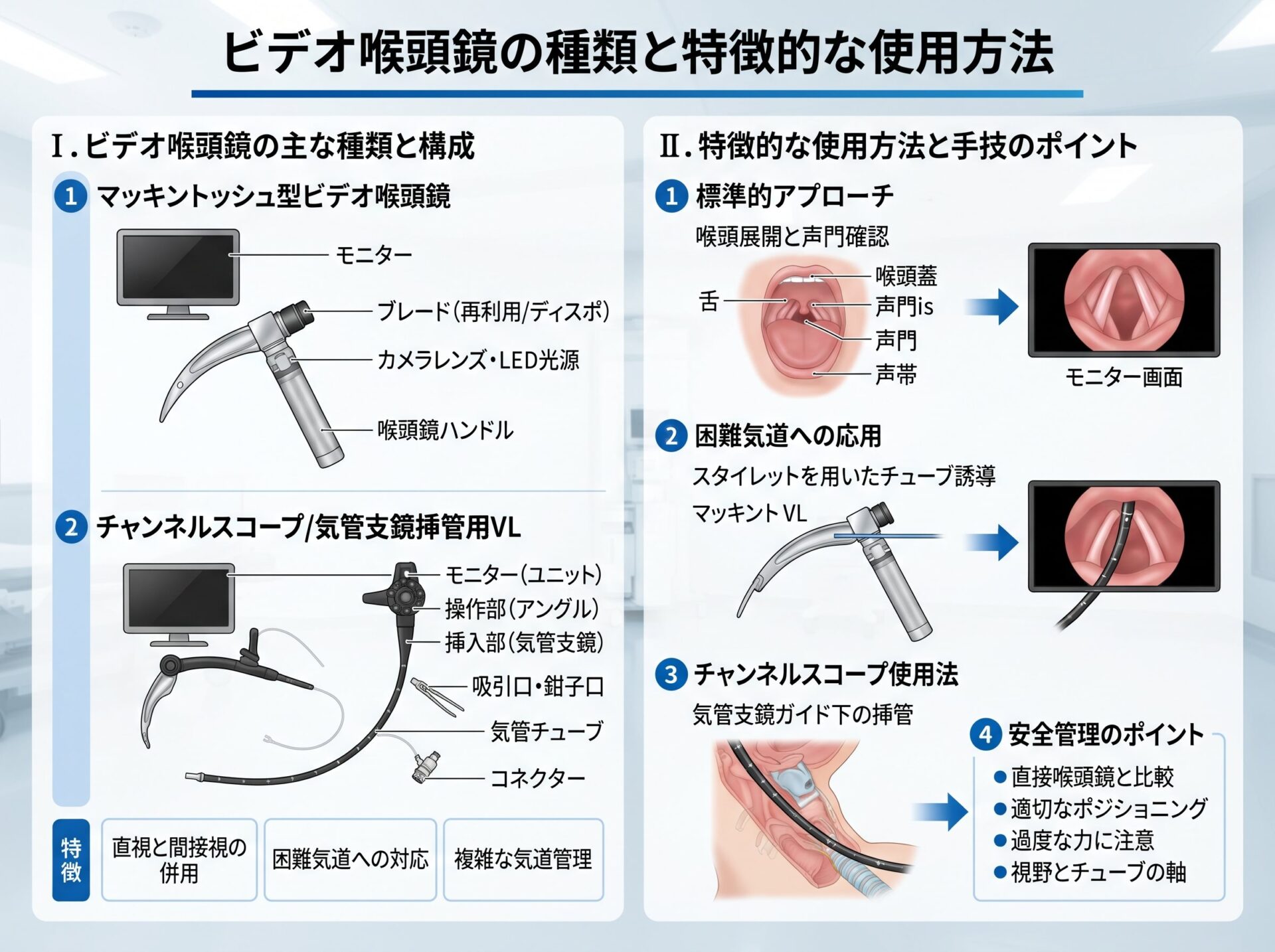

ビデオ喉頭鏡の種類と特徴的な使用方法
ビデオ喉頭鏡（間接型喉頭鏡）は、ブレードの先端にカメラを搭載し、モニター画面に喉頭の映像を表示する喉頭鏡です。2000年代に入って普及し始め、現在では多くの医療機関で使用されています。ビデオ喉頭鏡はブレードの形状によって大きく3つのタイプに分類できます。
1. マッキントッシュ型ブレードを採用したビデオ喉頭鏡
- 代表製品：V-MAC、C-MAC、C-MAC PM、McGRATH MAC
- 操作法。
- 通常のマッキントッシュ直接喉頭鏡と同様に、口腔内を確認しながら右口角から舌を左に避けてブレードを挿入
- モニターで喉頭蓋が確認できたら、ブレードの先端を喉頭蓋谷に進めて喉頭展開
- 声門がモニター上方1/3辺りに見えるようになったら、気管チューブを挿入
- 利点：従来の直視型喉頭鏡の使用経験が活かせる、直視と間接視の両方が可能
2. 解剖学的湾曲ブレードを採用したビデオ喉頭鏡
- 代表製品：GlideScope、McGRATH Series 5、C-MAC D-Blade
- 操作法。
- ブレードを正中から挿入し、モニターを見ながら喉頭蓋を確認
- 声門が見えるようになったら、スタイレットで形状を調整した気管チューブを挿入
- 利点：困難気道でも良好な視野が得られる、頸部の可動性が制限された患者でも使用可能
3. チューブガイド溝付きビデオ喉頭鏡
- 代表製品：エアウェイスコープ、Airtraq、Pentax AWS
- 操作法。
- ブレードを正中から挿入し、モニターで声門を確認
- ターゲットマークに声門を合わせ、チューブガイド溝に沿って気管チューブを挿入
- 利点：チューブの誘導が容易、スタイレット不要、自然な頭頸位で挿管可能
ビデオ喉頭鏡の主な利点は以下の通りです。
- 声門を観察しやすい
- 気道への刺激が少ない
- 喉頭展開や挿管の様子を複数人で観察できる（教育的価値が高い）
- 頭側以外からも挿管できる（事故現場などで有用）
- 困難気道の管理に有効
一方、欠点としては以下が挙げられます。
- 気道内の分泌物や出血によりカメラが覆われると視界が妨げられる
- 構造が複雑なため故障のリスクが高い
- 電力が必要
- 直視型喉頭鏡と比較して高価
2021年に発表されたネットワークメタアナリシスによると、頸椎固定モデルにおいて、Airtraq、McGrath、C-MACなどのビデオ喉頭鏡は直視型喉頭鏡よりも優れた成績を示しています。特に困難気道の患者においては、ビデオ喉頭鏡の使用が推奨されています。
喉頭鏡の臨床的選択基準と適応症例
喉頭鏡の選択は、患者の状態、予想される気道の難易度、医療従事者の経験、そして利用可能な機器によって決定されます。以下に、臨床状況別の喉頭鏡選択の基準を示します。
通常の気管挿管（予測される困難気道なし）
- 直視型喉頭鏡（Macintosh型またはMiller型）が一般的に選択されます
- 成人では通常Macintosh型、小児ではMiller型が好まれる傾向があります
- 経験の浅い医療従事者でも、マッキントッシュ型ブレードを採用したビデオ喉頭鏡は使いやすいとされています
予測される困難気道
- 以下の場合はビデオ喉頭鏡が推奨されます。
- 開口制限がある患者
- 頸部可動性制限がある患者
- 肥満患者
- 睡眠時無呼吸症候群の患者
- 小顎症の患者
- 特に解剖学的湾曲ブレードを採用したビデオ喉頭鏡やチューブガイド溝付きビデオ喉頭鏡が有用です
緊急時の気管挿管
- 熟練した医療従事者であれば、最も慣れている喉頭鏡を選択すべきです
- 頸部損傷が疑われる外傷患者では、頸椎固定を維持したままで使用できるビデオ喉頭鏡が適しています
- 病院前救護の現場では、携帯性と耐久性に優れた喉頭鏡が選択されます
教育・トレーニング目的
- ビデオ喉頭鏡は、指導者と研修者が同じ視野を共有できるため、教育的価値が高いです
- マッキントッシュ型ブレードを採用したビデオ喉頭鏡は、直視と間接視の両方の技術を習得できるため、研修初期に適しています
オランダで行われた研究では、麻酔科医、麻酔科レジデント、救急隊員、医学生が7種類のビデオ喉頭鏡とマッキントッシュ喉頭鏡を使用した際の成績を比較しています。その結果、マッキントッシュ型ブレードを備えた器具（古典的な喉頭鏡とC-MAC）が最も速く挿管でき、使用者の満足度も最も高かったことが報告されています。この研究は、個人やスタッフ群によって器具の成績にばらつきがあることを強調しており、医療機関が喉頭鏡を購入する際の重要な参考情報となります。
喉頭鏡の最新技術動向と将来展望
喉頭鏡の技術は急速に進化しており、より安全で効果的な気管挿管を実現するための新しい機能や設計が次々と開発されています。ここでは、最新の技術動向と将来の展望について解説します。
ディスポーザブル（使い捨て）喉頭鏡の普及
感染対策の観点から、使い捨て型の喉頭鏡が増加しています。特に新型コロナウイルス感染症（COVID-19）のパンデミック以降、その需要は高まっています。ディスポーザブル喉頭鏡は、交差感染のリスクを低減し、洗浄・消毒の手間を省くことができます。
AIと画像認識技術の統合
最新のビデオ喉頭鏡では、AI（人工知能）と画像認識技術を統合し、声門の自動識別や最適な挿管経路の提案などの機能が研究開発されています。これにより、経験の浅い医療従事者でも成功率の高い気管挿管が可能になることが期待されています。
拡張現実（AR）技術の応用
拡張現実技術を応用した喉頭鏡も開発中です。これにより、解剖学的構造の重ね合わせ表示や、挿管経路のガイダンスなどが可能になります。特に教育現場での活用が期待されています。
ハイブリッド型喉頭鏡の開発
直視型とビデオ型の利点を組み合わせたハイブリッド型喉頭鏡の開発も進んでいます。これにより、状況に応じて最適な視認方法を選択できるようになります。
遠隔操作型喉頭鏡
遠隔医療の発展に伴い、遠隔操作が可能な喉頭鏡も研究されています。これにより、専門医が物理的に離れた場所からでも気管挿管の指導や支援を行うことが可能になります。
環境に配慮した設計
医療廃棄物の削減を目指し、環境に配慮した素材や設計の喉頭鏡も開発されています。生分解性プラスチックを使用したディスポーザブル喉頭鏡などがその例です。
バッテリー技術の向上
ビデオ喉頭鏡の課題の一つである電力問題に対応するため、長時間使用可能な高性能バッテリーや、急速充電技術の開発が進んでいます。また、太陽光や運動エネルギーを利用した充電システムも研究されています。
米国麻酔科医協会の困難気道アルゴリズムなど、組織化されたアプローチにおいても、ビデオ喉頭鏡の位置づけは年々重要性を増しています。特に予測される困難気道の管理において、ビデオ喉頭鏡は第一選択として推奨されるケースが増えています。
しかし、新しい技術に依存しすぎることのリスクも認識されています。機器の故障や電力喪失などの状況に備え、従来の直視型喉頭鏡の使用技術を維持することの重要性も強調されています。
将来的には、各医療機関や臨床状況に最適化された喉頭鏡の選択と使用が可能になり、気管挿管の成功率向上と合併症の減少が期待されます。
喉頭鏡の正しいメンテナンスと保管方法
喉頭鏡の性能を最大限に発揮し、長期間使用するためには、適切なメンテナンスと保管が不可欠です。特に再使用可能な喉頭鏡は、感染対策の観点からも正しい取り扱いが求められます。
直視型喉頭鏡のメンテナンス
- 使用後の洗浄
- 使用後は速やかに血液や分泌物を取り除きます
- 中性洗剤を使用して、ブラシなどで丁寧に洗浄します
- 特にブレードの関節部分や光源部分は汚れが残りやすいので注意が必要です
- 消毒・滅菌
- 高水準消毒または滅菌処理を行います
- 一般的には、グルタラールやオルトフタルアルデヒドなどの薬液に浸漬するか、オートクレーブによる滅菌を行います
- 製造元の推奨する方法に従うことが重要です
- 光源の点検
- 電球式の場合は、電球の明るさを定期的に確認し、暗くなっていれば交換します
- LED式の場合も、光量の低下がないか確認します
- 電気接点部分の腐食や汚れを定期的に点検・清掃します
- バッテリーの管理
- 使用頻度に応じてバッテリーを定期的に交換または充電します
- 長期間使用しない場合は、バッテリーを取り外して保管することをお勧めします
- 予備のバッテリーを常備しておくと安心です
ビデオ喉頭鏡のメンテナンス
- カメラレンズの清掃
- カメラレンズは画質に直接影響するため、専用のクリーニング液とマイクロファイバークロスで丁寧に清掃します
- 傷をつけないよう注意が必要です
- モニター画面の管理
- モニター画面は指紋や汚れが付きやすいため、定期的に清掃します
- 画面保護フィルムの使用も検討しましょう
- ソフトウェアの更新
- 一部の高機能ビデオ喉頭鏡では、定期的なソフトウェアの更新が必要な場合があります
- 製造元からの通知に従い、最新の状態を維持します
- 防水性の確認
- 防水機能を持つモデルでも、経年劣化によりシール部分が損傷することがあります
- 定期的に防水性を確認し、必要に応じてメンテナンスを行います
適切な保管方法
- 専用ケースでの保管
- 多くの喉頭鏡は専用のケースや収納ボックスが付属しています
- これらを使用して、衝撃や埃から保護します
- 湿度と温度の管理
- 高温多湿の環境は電子部品の劣化を早めます
- 乾燥した涼しい場所での保管が理想的です
- 組み立て状態での保管
- 長期間使用しない場合でも、定期的に組み立てて動作確認を行うことをお勧めします
- 特にバッテリー駆動の機器は、完全放電状態での長期保管を避けます
- アクセスのしやすさ
- 緊急時にすぐに使用できるよう、アクセスしやすい場所に保管します
- 特に救急カートなどには、すぐに使用できる状態で配置しておくことが重要です
適切なメンテナンスと保管を行うことで、喉頭鏡の寿命を延ばし、いつでも最適な状態で使用できるようになります。また、定期的な点検とメンテナンスの記録を残すことで、機器の状態を把握し、計画的な更新や修理を行うことができます。
特にビデオ喉頭鏡は精密機器であるため、製造元のメンテナンス推奨事項を厳守することが重要です。不適切な取り扱いや洗浄方法は、機器の故障や性能低下の原因となることがあります。
