バルーンカテーテルの種類と特徴
バルーンカテーテルは、様々な医療処置に使用される重要な医療機器です。血管形成術から尿路確保まで、幅広い用途に対応するため、多種多様なタイプが開発されています。本記事では、バルーンカテーテルの種類と特徴について詳しく解説し、医療従事者の方々が適切な製品を選択するための情報を提供します。

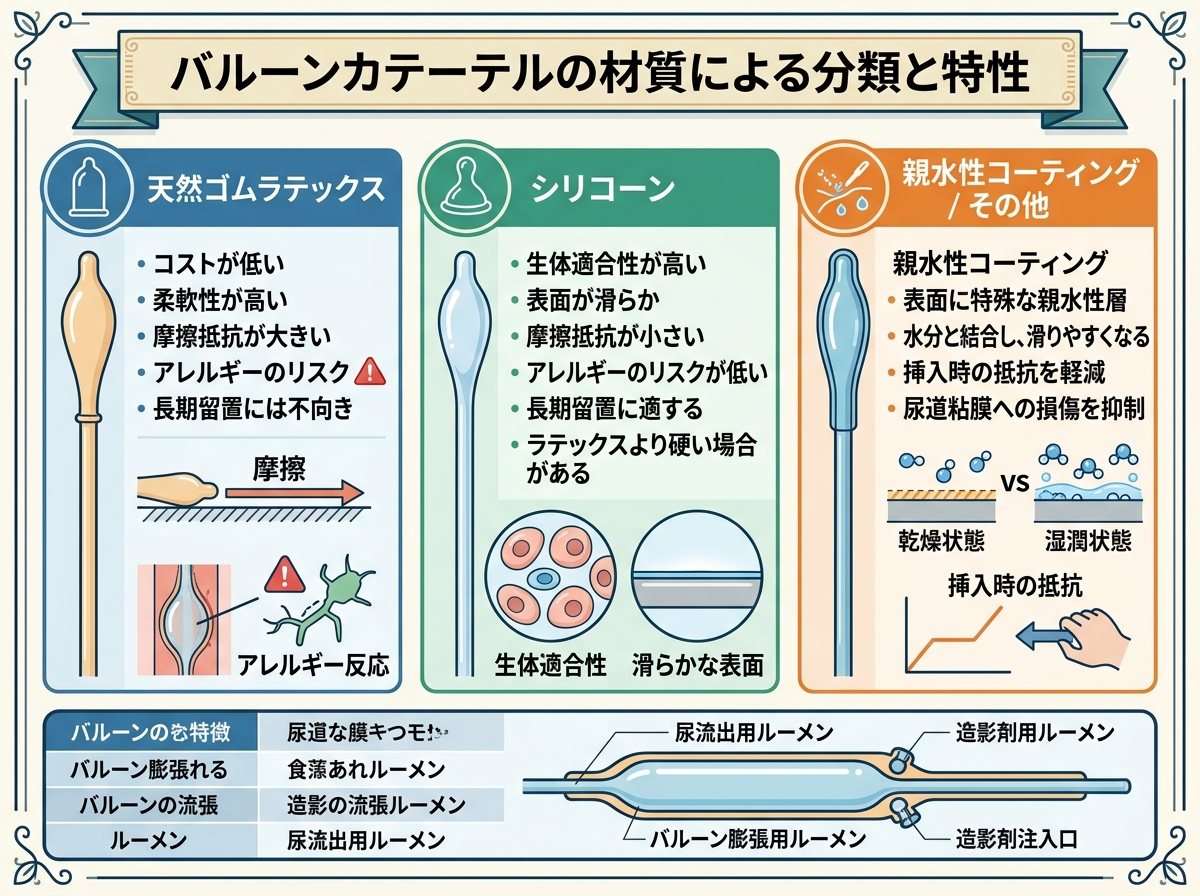

バルーンカテーテルの材質による分類と特性
バルーンカテーテルは使用される材質によって大きく分類され、それぞれ異なる特性を持っています。主な材質とその特徴は以下の通りです。
- ラテックス製カテーテル
- 柔軟性と耐久性に優れている
- 他の種類に比べて比較的安価
- アレルギー反応のリスクがある患者には使用できない
- シリコーン製カテーテル
- 100%医療用グレードで高い生体適合性を持つ
- 長期使用に適している
- 対称バルーンは全方向に均等に拡張する特性がある
- ラテックスアレルギーの患者にも使用可能
- PET(ポリエチレンテレフタレート)製カテーテル
- 非常に堅牢で高圧に耐えられる
- Non-compliant（非コンプライアント）タイプに多く使用される
- 正確な拡張径を維持できる
- ポリアミド系樹脂製カテーテル
- 柔軟性と強度のバランスが良い
- 血管へのアクセス性に優れている
- 多くのPTAバルーンカテーテルに使用される
材質の選択は、処置の種類、必要な拡張圧力、患者の状態（アレルギーの有無など）、使用期間などを考慮して行われます。例えば、高圧拡張が必要な血管形成術ではPET製が選ばれることが多く、長期留置が必要な場合はシリコーン製が適しています。

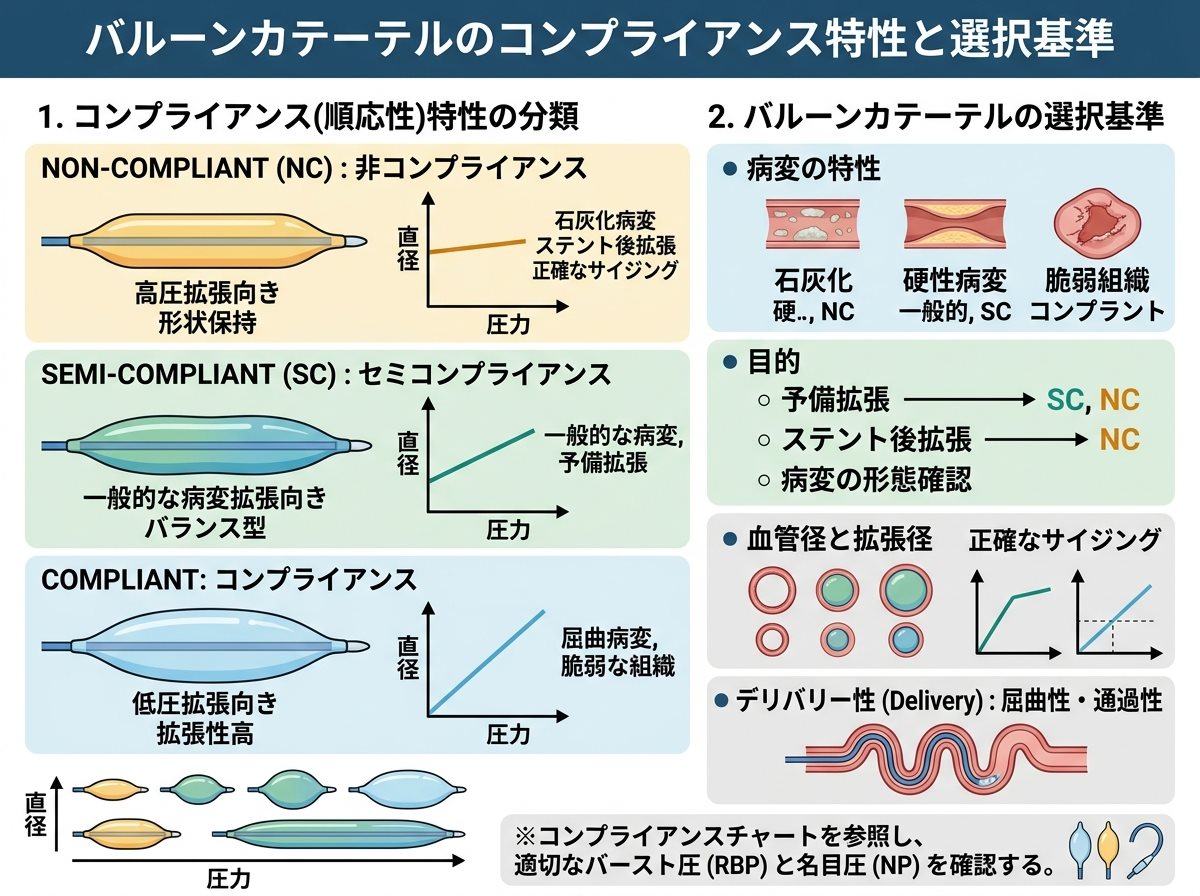

バルーンカテーテルのコンプライアンス特性と選択基準
バルーンカテーテルは、拡張時の挙動によって「コンプライアント」、「セミコンプライアント」、「ノンコンプライアント」の3種類に分類されます。これらの特性は治療効果と安全性に大きく影響します。
コンプライアントバルーン
- 柔らかい素材（通常はラテックスやシリコーン）で作られている
- 加圧に応じてバルーン径が大きく変化する
- 低圧で使用され、主に尿路カテーテルなどに使用される
- 血管壁への適応性が高い
セミコンプライアントバルーン
- 中程度の弾性を持つ素材で作られている
- 加圧に応じてバルーン径がある程度変化する
- 病変部への到達性に優れている
- 屈曲したアプローチ経路を持つ症例で効果的
- 拡張圧のコントロールによりバルーン径を細かく調整可能
- 欠点として、強固な石灰化病変では「dog bone phenomenon」（病変部がくびれて健常部が過拡張される現象）を起こしやすい
ノンコンプライアントバルーン
- PETなどの堅い素材で作られている
- バルーン径が圧力にほとんど依存せず一定値を保つ
- 高圧拡張（最大30気圧程度）が可能
- 正確な拡張径を維持できるため、ステント留置後の最適化などに適している
- 「dog bone phenomenon」が起こりにくい
- 欠点として、病変部への到達性がやや劣る
選択基準としては、病変の性質（石灰化の程度、硬さなど）、血管の屈曲度、必要な拡張径の精度などを考慮します。例えば、高度石灰化病変ではノンコンプライアントバルーンが適していますが、屈曲した血管へのアプローチが必要な場合はセミコンプライアントバルーンが選ばれることが多いです。

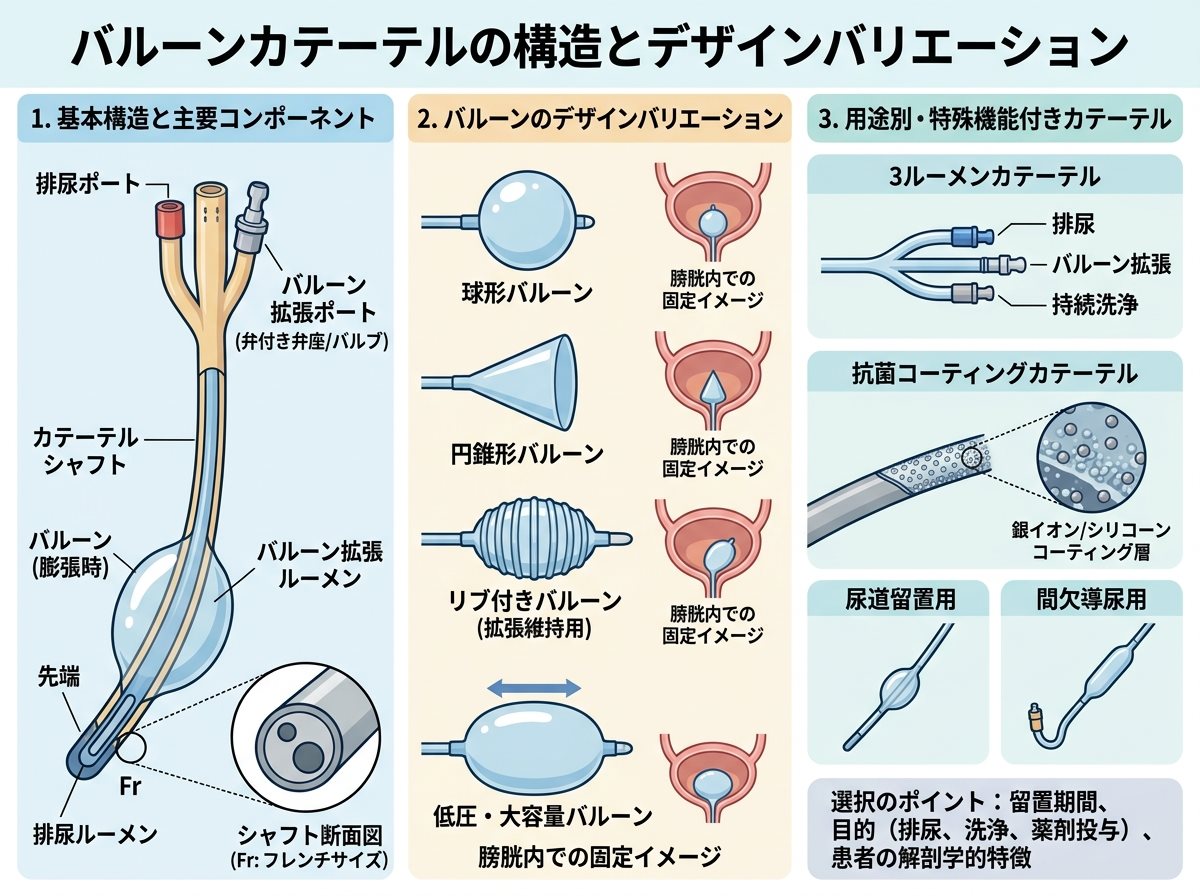

バルーンカテーテルの構造とデザインバリエーション
バルーンカテーテルは基本構造に加え、様々なデザインバリエーションが存在し、それぞれ特定の臨床ニーズに対応しています。
基本構造
- シャフト部：カテーテルの主要部分で、バルーン拡張用のインフレーションルーメンとガイドワイヤー挿入用のガイドワイヤールーメンを持つ
- バルーン部：拡張して血管や管腔を広げる部分
- 先端チップ：血管内を安全に進むための先端部分
- X線不透過マーカー：位置確認のためのマーカー
デザインバリエーション
- ガイドワイヤー互換性による分類
- オーバー・ザ・ワイヤー型：全長にわたってガイドワイヤールーメンがある
- ラピッド・エクスチェンジ型（RX型）：先端部分のみガイドワイヤールーメンがある
- モノレール型：ガイドワイヤーがカテーテルの一部のみを通る
- プロファイル（太さ）による分類
- スタンダードプロファイル：5〜8Frのシースを必要とする
- ローププロファイル：4〜6Frのシースで導入可能
- ウルトラローププロファイル：より細い血管にアクセス可能
- 特殊機能バルーン
- カッティングバルーン：微小な刃がついており、硬い病変を切開できる
- ドラッグコーティングバルーン：薬剤が塗布されており、拡張時に血管壁に薬剤を送達する
- スコアリングバルーン：表面に隆起があり、石灰化病変に対して効果的
- バルーン形状による分類
- 円筒形：一般的な形状で均一な拡張を提供
- テーパード形：先端と基部で径が異なる
- セグメント形：複数の拡張部を持つ
例えば、イノウエ・バルーンは僧帽弁狭窄症の治療用に特化したバルーンカテーテルで、1本のカテーテルで十分な弁拡張操作を行うことができる特殊な設計になっています。また、PTCAバルーンカテーテルは冠動脈形成術用に設計され、小さなプロファイルと高い耐圧性を兼ね備えています。
これらのデザインバリエーションは、アクセスする血管の特性、病変の種類、処置の目的に応じて選択されます。

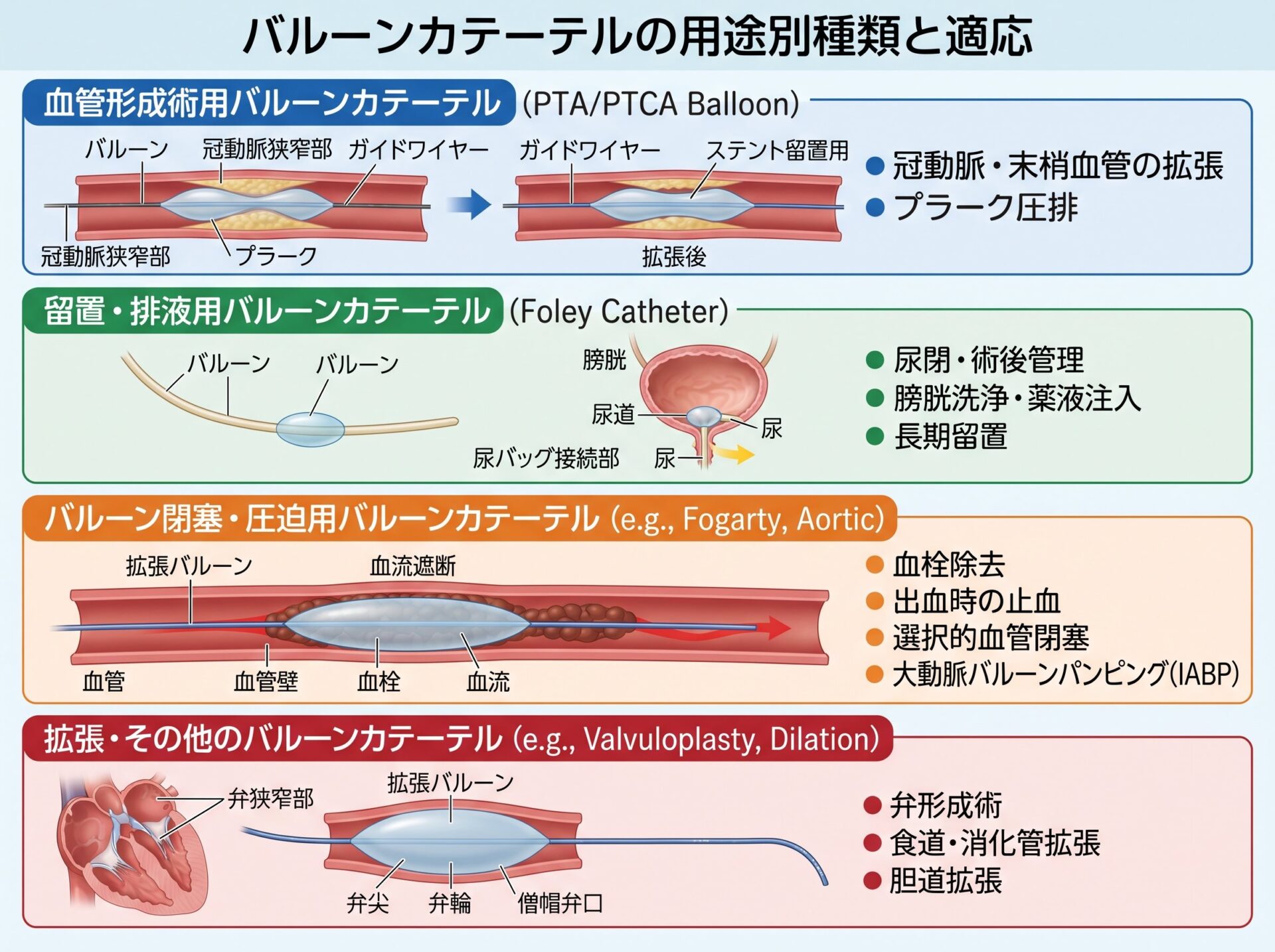

バルーンカテーテルの用途別種類と適応
バルーンカテーテルは様々な医療分野で使用され、用途に応じて特化した設計がなされています。主な用途別の種類と適応について解説します。
循環器領域
- PTAバルーンカテーテル
- 末梢動脈疾患（PAD）の治療に使用
- 狭窄した末梢血管（冠血管及び頭蓋内の脳血管を除く）の拡張に適応
- 様々なサイズ（直径2.0mm〜5.0mm、長さ6mm〜20mm程度）が存在
- 最大拡張圧は製品により異なるが、一般的に10〜30気圧程度
- PTCAバルーンカテーテル
- 冠動脈形成術に使用
- 狭窄した冠動脈の拡張に適応
- 小さなプロファイルと高い耐圧性を持つ
- 複雑な病変部でも安心して使用できるスモールエントリープロファイルを採用
- 二重構造のバルーンにより高いRBP（Rated Burst Pressure）を実現
- 弁形成用バルーンカテーテル
- 心臓弁膜症（特に僧帽弁狭窄症）の治療に使用
- イノウエ・バルーンなどが代表的
- バルーン拡張径は20mm〜30mm程度と大きい
- 1本のカテーテルで十分な弁拡張操作が可能
泌尿器領域
- 尿管バルーンカテーテル
- 尿管狭窄の経管的拡張に使用
- 尿路確保のための長期留置にも対応
- シリコーン製が多く、生体適合性が高い
- 2ウェイ（バルーンが1つ）や3ウェイ（バルーンが2つ）タイプがある
- 膀胱バルーンカテーテル
- 尿路閉塞や術後の尿路管理に使用
- サイズ識別のための色分けがされているものもある
- バルーン容量は3ml〜30ml程度
消化器領域
- 胆道バルーンカテーテル
- 胆管結石の除去や胆管狭窄の拡張に使用
- X線透視下で操作するためのマーカーを備える
- 消化管バルーンカテーテル
- 食道や腸管の狭窄拡張に使用
- 高い拡張力と安全性を兼ね備える
各用途に応じたバルーンカテーテルの選択は、治療効果と患者の安全性に直結します。例えば、高度な石灰化を伴う末梢動脈疾患には高圧対応のノンコンプライアントバルーンが適していますが、尿路管理には柔軟性のあるシリコーン製コンプライアントバルーンが適しています。
バルーンカテーテルの技術革新と最新トレンド
バルーンカテーテル技術は常に進化しており、より効果的で安全な治療を可能にする革新的な製品が次々と開発されています。ここでは、最新の技術トレンドと今後の展望について解説します。
材料技術の進化
- ナノコーティング技術
- 超親水性コーティングにより、カテーテルの摩擦抵抗を低減
- 例えば、Foxtrot NCは超親水性コーティングを施し、確実な追従性と押しやすさを実現
- 血管内での操作性向上と血管損傷リスクの低減に貢献
- 複合材料の採用
- PTFEハイポチューブの採用により、優れたプッシャビリティと耐キンク性を実現
- フッ素入りインナーシャフトは、ワイヤーとバルーンとの摩擦を最小限に抑える
- 二重構造のディスタルインナーシャフトにより追従性が向上
バルーン設計の革新
- メモリフォールディング技術
- バルーンを3方向にメモリフォールディングすることで、バルーンサイズを最小化
- 優れた引き抜き性能と繰り返し拡張時の良好な性能を保証
- 例えば、Lepu Medicalの製品では、この技術により小さな先端形状で良好なクロスアビリティを実現
- 高速収縮設計
- 平均10秒以下の優れた収縮時間を実現する設計
- ユニークなハイパーチューブデザインにより、最小限の収縮時間で使用可能
- 処置時間の短縮と患者負担の軽減に貢献
- アトラウマティックチップデザイン
- ソフトテーパーの先端により、ガイドワイヤーからバルーンカテーテルへの移行がスムーズ
- 「フィッシュマウス」（先端部の変形）を回避し、血管損傷を最小限に抑える
- 超低チッププロファイル、ソフト、ショート、テーパードアトラウマティックチップの採用
特殊用途バルーンの開発
- CTO（慢性完全閉塞）専用バルーン
- バルーンサイズ1.0mmおよび1.25mmは、狭小病変およびCTOの治療用に特別設計
- 5F互換/6Fガイドカテーテル対応で、複雑な病変へのアプローチが可能
- 高圧後拡張カテーテル
- Apollo非準拠冠状動脈バルーンカテーテルは、真に非コンプライアンス高圧後膨張カテーテル
- 平均バルーンバースト圧力は30気圧と非常に高い
- 3.0%という低い軸成長と0.55%という低いコンプライアンスを実現
- 薬剤溶出バルーン（DEB）
- バルーン表面に抗増殖薬剤をコーティングし、拡張時に血管壁に薬剤を送達
- 再狭窄率の低減に貢献
- ステント留置を避けたい症例に特に有用
今後の展望
バルーンカテーテル技術は今後も進化を続け、さらなる小型化、高性能化が進むと予想されます。特に注目されるのは、生体吸収性材料を用いたバルーンや、AIを活用した最適拡張圧力の自動調整機能を持つスマートバルーンなどの開発です。また、3Dプリンティング技術の進歩により、患者個別の解剖学的特性に合わせたカスタムバルーンの製造も将来的に可能になるかもしれません。
これらの技術革新により、より効果的で安全な血管形成術や弁形成術が可能になり、患者のQOL向上に貢献することが期待されています。
医療従事者は、これらの最新技術動向を常に把握し、個々の患者に最適なバルーンカテーテルを選択することが重要です。
バルーンカテーテルの技術は日進月歩で進化しており、医療現場での適切な製品選択には最新情報の把握が欠かせません。各メーカーのウェブサイトや学会情報を定期的にチェックし、新製品や新技術に関する情報を収集することをお勧めします。
日本IVR学会の「末梢動脈のPTAの基本技術」では、バルーンカテーテルの基本的な種類と使用法について詳しく解説されています
